Самостоятельный ремонт очистителей ветрового стекла

Очистители стекла, более известные как дворники, не относятся к жизненно важным системам автомобиля. Но их поломка причиняет серьезные неудобства в непогоду и угрожает безопасности движения из-за плохой видимости. К счастью, большинство неисправностей стеклоочистителей можно довольно быстро устранить своими руками, их ремонт осуществить значительно проще, чем, скажем, ремонт АКПП.

Как работают дворники?

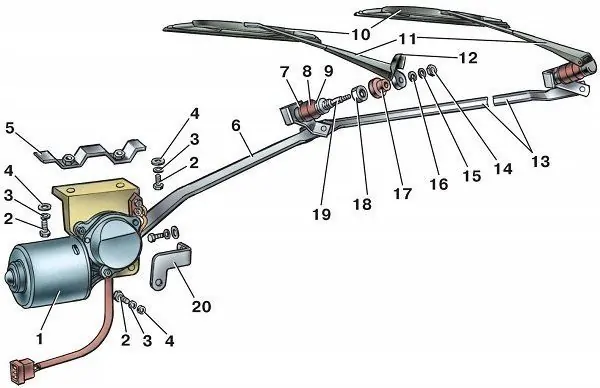

Очиститель ветрового стекла состоит из нескольких элементов:

• электродвигателя с редуктором (моторедуктор);
• реле с переключающими контактами для смены режимов работы;
• рычажного привода;
• шарнирных креплений;
• пары маятниковых рычагов, к которым крепятся щетки;
• щеток, очищающих стекло.

Электродвигатель очистителя стекла может работать от аккумулятора или генератора, а с помощью реле он переключается на доступный источник питания. Схема питания моторедуктора различается в зависимости от модели авто.

В современных автомобилях работой моторедуктора управляет бортовой компьютер, так что его лучше ремонтировать или менять в автосервисе, а самостоятельные работы ограничить заменой щеток.

Благодаря реле очистителя мотор может работать в нескольких режимах:

• прерывистом (совершив один двойной ход, щетки остаются в нижнем положении, а через 3–5 секунд повторяют движение);
• постоянном, с низкой или высокой скоростью движения щеток;
• в некоторых моделях отдельно реализован режим мойки (при включенном омывателе).

Моторедуктор – самый сложный узел стеклоочистителя. Он состоит из якоря с обмоткой, колодок, проводов, шестерни, концевого выключателя с пружинной пластиной и стойкой. Также в его состав может входить многоразовый термобиметаллический предохранитель для защиты от перегрузок.

Посредством системы рычажного привода энергия вращения двигателя преобразуется в маятникообразные движения рычагов, вместе с ними движутся щетки. Каждая описывает полукруг, и резиновая или силиконовая лента, прижимаясь к стеклу, удаляет влагу и загрязнения. Иногда очиститель необходимо использовать в комплексе с омывателем стекла. Конструкция очистителей передних и задних стекол в общих чертах сходная, но сзади не используется реле, поэтому различается набор режимов работы.

Щетки имеют разную конструкцию. Они бывают:

• каркасные, с подвижными коромыслами, обеспечивающими максимально плотное прижатие чистящей ленты к стеклу;
• бескаркасные, в которых чистящая кромка крепится к жесткой металлической основе, а кривизна изгиба кромки обеспечивается пружинным механизмом.

Типовые неисправности очистителя стекла

Неполадки в работе стеклоочистителя могут быть связаны с поломкой моторедуктора, реле, переключателя, а также износом или деформацией механических деталей. Чаще всего возникают такие проблемы:

• электродвигатель не включается (не слышен характерный шум, сопровождающий его работу);
• прекращается работа электродвигателя вследствие срабатывания предохранителя;
• двигатель не переходит в прерывистый режим или режим мойки;
• в прерывистом режиме щетки двигаются без положенной остановки;
• маятниковые рычаги и щетки не приходят в движение при работающем моторедукторе;
• дворники движутся слишком медленно, с трудом;
• щетки не возвращаются в исходное положение;
• щетки движутся, но очистка неудовлетворительная.

Устранение неисправностей

Низкое качество очистки стекла обычно связано с износом чистящей ленты, а также загрязнением шарниров в каркасных щетках и ограничением подвижности коромысел. Эту проблему решить проще всего:

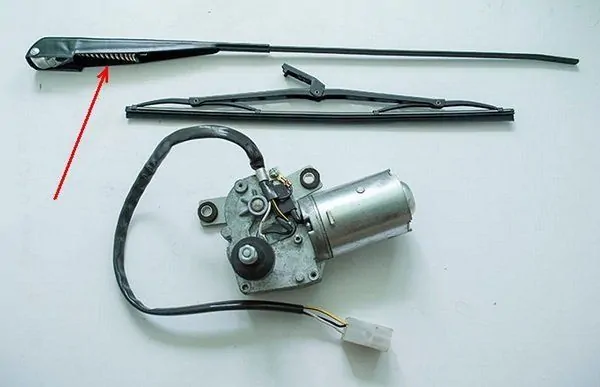

• В каркасных щетках меняется чистящая лента. Щетки нужно предварительно демонтировать, вынуть изношенный элемент, установить на его место новый, зафиксировать стальными пластинами и закрепить щетку на рычаге.
• Бескаркасные щетки меняются целиком.

Иногда лента в хорошем состоянии, но щетки оставляют разводы, потому что засорились пазы, в которых держится лента. В этом случае их просто следует почистить. Если металлический каркас покрылся ржавчиной, а коромысла утратили подвижность, щетки лучше заменить целиком.

Чистящая лента стоит недорого, но некоторые автомобилисты не спешат ее менять. Восстановить эластичность ленты можно, окунув ее в бензин и промыв теплым мыльным раствором, после этой процедуры полезно покрыть ленту силиконовой смазкой. Следы жира хорошо удаляются уайт-спиритом. Износившуюся, скругленную кромку можно выровнять с помощью мелкозернистой наждачки, приклеенной к твердой основе.

Замедленное движение дворников может быть связано:

• С износом моторедуктора. Его необходимо разобрать, почистить, смазать, при критическом износе – заменить.
• С коррозией, загрязнениями, недостаточностью смазки подвижных соединений. Вся механическая часть демонтируется, разбирается, очищается, смазывается.
• С ошибкой, допущенной в процессе монтажа, которую нужно выявить и устранить.

Неправильная сборка также может приводить к тому, что дворники не возвращаются в парковочную позицию. Еще одна причина этой проблемы – износ или поломка шлиц привода, в этом случае их нужно заменить.

Проблемы в работе электродвигателя могут быть связаны как с его поломкой, так и с механическими неполадками. В случае повреждения самого моторедуктора лучше всего заменить его целиком. Но если проблему можно устранить путем замены поврежденной шестерни, чистки загрязненного коллектора и регулировки концевого выключателя, можно избежать замены.

Если двигатель не включается, нужно выполнить ревизию проводов питания, проводов обмотки, коллектора, щеток, а также подрулевого переключателя, в состав которого входит переключатель очистителя.

• Поврежденные провода питания заменяются целыми, окислившиеся наконечники зачищаются.
• Вышедший из строя переключатель меняется.
• Загрязненный коллектор можно почистить, продуть внутренние полости и зачистить шкуркой поверхность.
• В случае прогорания коллектора лучше заменить моторедуктор.
• Замена моторедуктора также рекомендована при обрыве проводов обмотки, хотя можно заменить только якорь.

Отключение двигателя вследствие срабатывания предохранителя может быть вызвано коротким замыканием в обмотке, в этом случае моторедуктор подлежит замене. Но довольно часто аварийное отключение связано со стопорением щеток вследствие их примерзания к стеклу, деформации рычагов, попадания постороннего предмета в механизм. В этом случае нужно устранить причину. Примерзшие щетки аккуратно отделяются от стекла с помощью скребка, чтобы не повредить чистящую кромку, но лучше дождаться оттаивания. Механизм очищается от загрязнений и посторонних предметов, стопорящих его работу. Деформированные элементы привода выравниваются, а при выраженной деформации заменяются новыми. После устранения причины срабатывания предохранителя перегоревший одноразовый заменяется новым, термобиметаллический можно снова использовать.

Нарушения работы очистителя в прерывистом режиме чаще всего связаны с повреждением реле или переключателя. Если щетки в прерывистом режиме движутся без пауз, а с реле все в порядке, может не срабатывать концевой выключатель. В этом случае нужно его отрегулировать, подогнуть контакты или пружинную пластину, которую отгибает кулачок шестерни. Возможно также, что контакты концевого выключателя загрязнились и нуждаются в зачистке.

Когда же щетки не движутся при работающем двигателе, проблема кроется в шестерне моторедуктора, необходимо произвести ревизию самой шестерни и кривошипа на ее оси:

• если поломаны зубья шестерни, ее нужно заменить;
• если ослабло крепление кривошипа, нужно до предела затянуть гайку.

Дворники заднего стекла

Неполадки в работе очистителей заднего стекла обычно связаны с подрулевым переключателем, моторедуктором, проводами питания, поломкой зубцов привода, износом щеток. Реле на работу задних очистителей не влияет, так что его неисправность можно исключить. Методы устранения прочих поломок такие же, как и для передних очистителей.

Ремонт очистителей ветрового стекла в основном сводится к замене поврежденных компонентов, зачистке деталей электродвигателя, чистке и смазке подвижных сочленений, выпрямлению деформированных рычагов. Затраты на проведение ремонта невелики, а использование контрактных запчастей от JapZap позволит свести их к минимуму. Порядок демонтажа и монтажа разных компонентов этого узла может отличаться в разных автомобилях, но общие принципы устранения неполадок совпадают.
